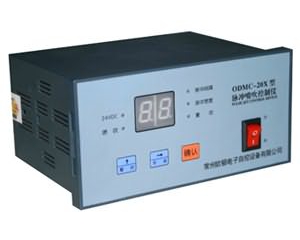

脈沖控制儀使用說明

　　脈沖控制儀使用說明

　　一 概述 :

　　脈沖控制儀是脈沖式布袋除塵器噴吹清灰系統的主要控制裝置，它輸出的信號控制脈沖電磁閥，是噴吹壓縮空氣對過濾袋循環清灰，是除塵器的阻力保持在設定范圍內，以保證除塵器的處理能力和吸塵效率。

　　脈沖噴吹控制儀輸出一個持續電信號的時間，為脈沖寬度。輸出兩個信號之間的時間，稱為脈沖間隔。控制儀輸出電信號完成一個循環所需要的時間，稱為脈沖周期。

　　二 技術指標：

　　1、額定輸入電壓 AC220V(1±10%)

　　2、額定輸出電壓 DC24V(或AC220V)

　　3、輸出脈沖間隔調節范圍 1～999秒

　　4、輸出脈沖寬度調節范圍 0.01～99秒

　　5、輸出脈沖周期調節范圍 0～99分鐘

　　6、外形尺寸：10路-160*160*90mm，20路-230*160*90mm，30路-260*180*100mm

　　三 接線方式

　　20路接線方式

　　LN共12345678910…20

　　‘電源’端子為220v輸入，‘公共端’端子為脈沖閥輸出接線公共線，‘1-12’依次按順序接脈沖閥，‘運行信號’和‘AB’不用接。

　　四 使用方法：

　　1、脈沖寬度設置：(單位：0.01秒;最大值為99秒) 按紅色功能鍵,使脈寬指示燈亮,旋轉黑色設置鍵直接調節到所需時間即可。

　　2、脈沖間隔設置：(單位：1秒;最大值為9999秒) 按功能鍵,使間隔指示燈亮,旋轉設置鍵直接調節到所需時間即可。

　　3、脈沖周期設置：(單位：10秒;最大值為99分鐘) 按功能鍵,使周期指示燈亮,旋轉設置鍵直接調節到所需時間即可 。

　　4、輸出路數設置：按功能鍵,使輸出路數指示燈亮,旋轉設置鍵直接調節到所需數字即可
